光纖光纜檢測—光時域反射儀的工作原理及方法
簡介：
光時域反射儀(英文名稱:optical time-domain reflectometer;OTDR)是通過對測量曲線的分析，了解光纖的均勻性、缺陷、斷裂、接頭耦合等若干性能的儀器。它根據光的后向散射與菲涅耳反向原理制作，利用光在光纖中傳播時產生的后向散射光來獲取衰減的信息，可用于測量光纖衰減、接頭損耗、光纖故障點定位以及了解光纖沿長度的損耗分布情況等，是光纜施工、維護及監測中必不可少的工具。
作用
主要用于測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性，并能對光纖線路中的事件點、故障點準確定位。
工作原理
光時域反射儀的工作原理就類似于一個雷達。它先對光纖發出一個信號，然后觀察從某一點上返回來的是什么信息。這個過程會重復地進行，然后將這些結果進行平均并以軌跡的形式來顯示，這個軌跡就描繪了在整段光纖內信號的強弱。
光時域反射儀的基本原理是利用分析光纖中后向散射光或前向散射光的方法測量因散射、吸收等原因產生的光纖傳輸損耗和各種結構缺陷引起的結構性損耗，當光纖某一點受溫度或應力作用時，該點的散射特性將發生變化，因此通過顯示損耗與光纖長度的對應關系來檢測外界信號分布于傳感光纖上的擾動信息。
OTDR測試是通過發射光脈沖到光纖內,然后在OTDR端口接收返回的信息來進行。當光脈沖在光纖內傳輸時，會由于光纖本身的性質，連接器，接合點，彎曲或其它類似的事件而產生散射，反射。其中一部分的散射和反射就會返回到OTDR中。返回的有用信息由OTDR的探測器來測量，它們就作為光纖內不同位置上的時間或曲線片斷。從發射信號到返回信號所用的時間，再確定光在玻璃物質中的速度，就可以計算出距離。以下的公式就說明了OTDR是如何測量距離的。
d=(ct)/2(IOR)
在這個公式里，c是光在真空中的速度，而t是信號發射后到接收到信號（雙程）的總時間（兩值相乘除以2后就是單程的距離）。因為光在玻璃中要比在真空中的速度慢，所以為了精確地測量距離，被測的光纖必須要指明折射IOR。

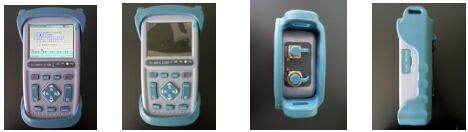

主要特點
1、1m超短事件盲區，測試光纖跳線輕松自如；
2、45dB大動態范圍，128k數據采樣點；
3、業界最先進的雙色雙料一體化模具工藝，堅固耐用；
4、具有多種測試模式、觸摸屏及快捷健操作；
5、通信光自動監測功能；
6、電池低電壓告警功能；
7、內置可視紅光故障定位（VFL）及光功率計功能；
8、OTDR光輸出頭類型可隨意更換，端面清潔更加方便；
9、內置極具人性化的多媒體教學軟件，快速成為測試專家；
10、配置有FC、SC、ST、連接器可隨意切換。
動態范圍
動態范圍是一個重要的 OTDR 參數。此參數揭示了從 OTDR 端口的背向散射級別下降到特定噪聲級別時 OTDR 所能分析的最大光損耗。換句話說，這是最長的脈沖所能到達的最大光纖長度。
因此，動態范圍（單位為 dB）越大，所能到達的距離越長。顯然，最大距離在不同的應用場合是不同的，因為被測鏈路的損耗不同。連接器、熔接和分光器也是降低 OTDR 最大長度的因素。因此，在一個較長時段內進行平均并使用適當的距離范圍是增加最大可測量距離的關鍵。大多數動態范圍規格是使用最長脈沖寬度的三分鐘平均值信噪比（SNR)=1（均方根 (RMS) 噪聲值的平均級別）而給定。因此仔細閱讀規格腳注標注的詳細測試條件非常重要。
